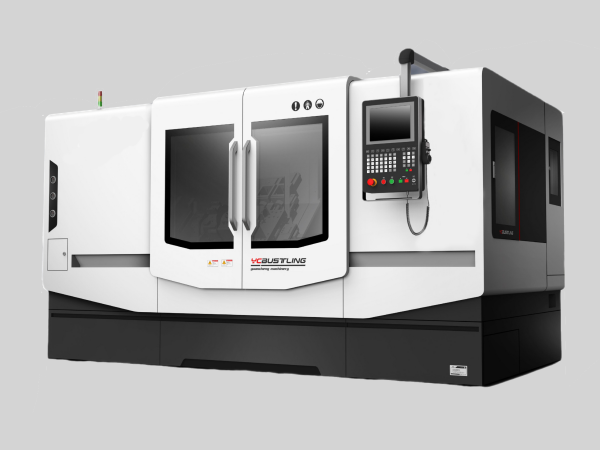

名 稱 |
單位 |
參數 |
備注 |
|
|
機床能力 |
||||
|
床身上最大回轉直徑 |
mm |
φ750 |
|
|
|
床鞍上最大回轉直徑 |
mm |
φ550 |
|
|
|
最大切削直徑 |
mm |
φ600 |
|
|
|
最大切削長度（卡盤面到頂尖） |
mm |
3000 |
|
|
|
傾斜角度 |
Deg |
45 |
|
|
|
主軸中心至地面高度 |
mm |
1117 |
|
|
|
最大允許工件重量（包括卡盤） |
卡盤 |
kg |
700 |
|
|
卡盤和尾座 |
kg |
2000 |
|
|
|
導軌跨距 |
X軸 |
mm |
375 |
|
|
Z軸 |
mm |
622 |
|
|
|
軸向進給 |
||||
|
最大行程 |
X軸 |
mm |
390 |
|
|
Z軸 |
mm |
3150 |
|
|
|
快速進給速度 |
X軸 |
m/min |
15 |
|
|
Z軸 |
m/min |
12 |
|
|
|
絲杠直徑x螺距 |
X軸 |
mm |
φ50x10 |
|
|
Z軸 |
mm |
φ63x12 |
|
|
|
導軌形式 |
X軸 |
|
RGH55 |
|
|
Z軸 |
|
RGH65 |
|
|
|
進給電機功率 |
X軸 |
kw |
3 |
|
|
Z軸 |
kw |
3 |
|
|
|
進給電機扭矩 |
X軸 |
N.m |
27 |
|
|
Z軸 |
N.m |
36 |
|
|
|
主軸 |
||||
|
主軸鼻端形式 |
|
A2-8 |
選配A2-11 |
|
|
主軸軸承直徑（前/后） |
mm |
φ225/φ210 |
|
|
|
卡盤型號 |
|
12” |
選配15” |
|
|
主軸通孔孔徑 |
mm |
φ102 |
|
|
|
卡盤孔直徑（中空） |
mm |
φ90 |
|
|
|
主軸轉速 |
r/min |
1500 |
|
|
|
主軸電機功率 |
kW |
30 |
|
|
|
主軸最大扭矩 |
N.m |
573 |
|
|
|
主軸電機額定轉速 |
rpm |
750 |
|
|
|
刀塔 |
||||
|
刀塔形式 |
|
伺服液壓 |
|
|
|
刀塔中心高 |
mm |
125 |
|
|
|
刀盤直徑 |
mm |
420 |
|
|
|
刀盤厚度 |
mm |
100 |
|
|
|
刀位數 |
|
12 |
|
|
|
換刀時間 |
30° |
s |
0.15 |
|
|
45° |
s |
0.2 |
|
|
|
180° |
s |
0.65 |
|
|
|
外圓刀具尺寸 |
mm |
25 |
|
|
|
鏜桿直徑 |
mm |
φ40 |
|
|
|
尾座 |
||||
|
頂尖形式 |
|
液壓 |
選配液壓旋轉 |
|
|
芯軸直徑 |
mm |
Φ120 |
|
|
|
頂尖錐度 |
|
MT#6 |
|
|
|
頂尖行程 |
mm |
100 |
|
|
|
導軌類型 |
|
硬軌 |
|
|
|
導軌跨距 |
mm |
424.5 |
|
|
|
尾座行程 |
mm |
2900 |
|
|
|
尾座移動方式 |
|
床鞍拖動手動鎖緊壓板型 |
選配可編程控制并自動鎖緊型 |
|
|
機床精度 |
||||
|
定位精度 |
X軸 |
mm |
0.012 |
|
|
Z軸 |
mm |
0.015 |
|
|
|
重復定位精度 |
X軸 |
mm |
0.006 |
|
|
Z軸 |
mm |
0.01 |
|
|
|
其他 |
||||
|
液壓油箱容量 |
L |
80 |
|
|
|
冷卻液箱容量 |
L |
300 |
|
|
|
潤滑油壺容量 |
L |
2 |
|
|
|
機床占地面積 |
長度+ |
mm |
7000 |
|
|
寬度+ |
mm |
2500 |
|
|
|
機床高度+ |
mm |
2450 |
|
|
|
機床總長度（含排屑機）+ |
mm |
8500 |
|
|
|
機床重量+ |
kg |
11000 |
|
|
