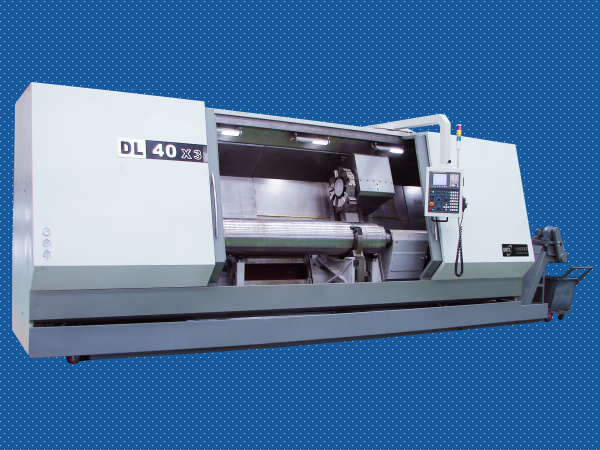

1、加工范圍

最大回轉直徑mm

φ900

最大切削直徑（軸/盤）mm

φ600/φ800

最大切削長度mm

1000/1500/2000/3000

2、卡盤

卡盤尺寸

15″

3、主軸

主軸頭型式

ISOA2－11

主軸轉速范圍r/min

20～1500

主軸前軸承直徑mm

φ170

主軸通孔直徑mm

φ132

通過棒桿直徑mm

φ80（采用中空卡盤、中空油缸時）

4、進給驅動

快速移動速度 m/min

X軸12   Z軸16

切削進給速度 mm/min

0～5000

X/Z軸最大行程   mm

X軸435   Z軸1030/1530/2030/3030

5、機床精度標準

主軸端錐面的徑向跳動精度：

合格品

0.008mm

定位精度：

合格品

（X）0.011mm  （Z）0.018/0.021/0.021/0.032mm

重復定位精度：

合格品

（X）0.004mm  （Z）0.007/0.009/0.009/0.014mm

執行GB/T16462.1-2007《數控車床和車削中心檢驗條件  第1部分：臥式機床幾何精度檢驗》

執行GB/T16462.4-2007《數控車床和車削中心檢驗條件  第4部分：線性和回轉軸線的定位精度及重復定位精度檢驗》.

6、主軸轉動系統

主軸功率kw

22/30

主軸扭矩Nm

824/1123

7、進給系統

交流伺服電機扭矩

X/Z軸         22Nm/30Nm

8、刀塔

刀塔工位數

12工位

換刀方式

按最短路徑，任意換刀，液壓馬達驅動

換刀時間（相鄰/最遠）

0.45s/2.2s

刀柄尺寸

32mm×25mm

 內孔刀柄尺寸

最大φ50 mm

9、液壓尾座

最大行程mm

1000/1438/1838/2638

尾座套筒直徑mm

φ160

尾座套筒行程mm

180

尾座套筒推力N

12982(1.5Mpa)

芯軸錐度

MT.  NO.5

10、機床結構

機床設計制造符合ISO國際標準

機床所有零部件和各種計量單位全部符合國際單位（SI）標準

X/Z軸導軌形式：滑軌

X/Z軸絲杠形式：滾珠絲杠

11、機床保護

機床防護裝置安全、齊全、可靠

符合GB15760－1995《金屬切削機床安全防護通用技術條件》

機床噪聲：符合國家標準＜83dB（A）

電控柜冷卻采用冷熱交換器降溫，密封防塵，防護等級IP54

12、潤滑系統

采用自動集中潤滑裝置，對各滑動面及滾珠絲杠實行強制潤滑

油位過低（缺油）時機床顯示報警

潤滑油

T68#導軌潤滑油

潤滑箱容積L

1.8

潤滑電機功率W

4

13、冷卻系統

冷卻箱容積 L

600/600/700/850

華樂士冷卻泵W

電機功率400

刀塔冷卻管為內藏式

14、液壓系統

液壓站裝有散熱裝置，可保證24小時機床連續工作

油箱容積L

70

液壓油牌號

32#抗磨液壓油

液壓泵電機功率 KW

3.75

最大壓力 bar

50

15、電氣系統

符合GB/T5226.1－1996《工業機械電氣設備第一部分：通用技術條件》標準

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能

配有RS232和嵌入式以太網通訊接口

數控系統

FANUC 0i- -TF（1）

16、機床配件及外購件

機床配件及外購件均選用國內、外優質產品（詳見外購件清單）

17、排屑裝置

排屑機形式

鏈板式排屑機及鐵屑搬運車

安裝位置

側排式

18、三色警示燈

紅燈

顯示報警

黃燈

顯示程序結束

綠燈

顯示程序正在執行中

19、機床電源

電源電壓范圍

交流三相380V ± 10%  50HZ

機床用電總功率KW

最大50

20、機床顏色

機床標準顏色

□大連機床集團有限責任公司機床出廠標準色

用戶要求的顏色

□             （提供色板）

21、機床外形尺寸及重量

長×寬×高mm

6552/7052/7552×2340×2457(1000/1500/2000)

8936×2578×2598(3000)

機床重量kg

11000/12000/13000/14500

22、包裝箱尺寸

長×寬×高mm

6510/7280/7460×2520×2785(1000/1500/2000)

9240×2700×3000(3000)

23、標配數控系統

及各向驅動電機

數控系統

FANUC 0i –TF（1）

主軸電機

αiIP 50 (22/30 kW）

X/Z向

驅動電機

αiF 22B/ αiF 30

(22/30Nm)

24、超強的連續加工能力

例如：工件材料45#，直徑100mm，當切削速度為255r/min時，該機床可以達到切深11mm，進給量0.5mm/r進行連續切削。
