項       目

機床型號

CW61125H

CW62125H

CW61160H

CW62160H

CW61180H

CW62180H

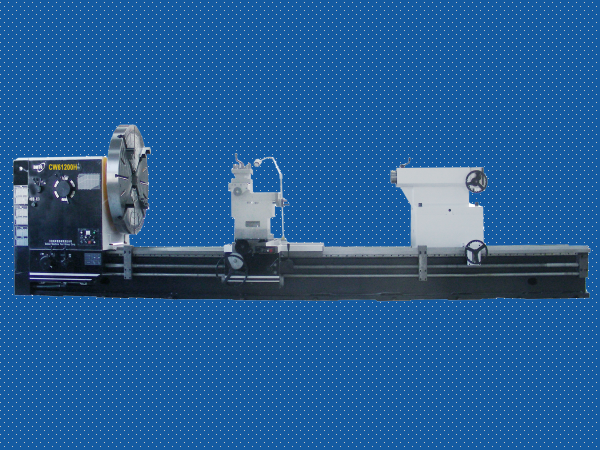

CW61200H

CW62200H

床身上最大工件回轉直徑

1250mm

1600mm

1800mm

2000mm

馬鞍內最大工件回轉直徑

-

1650mm

-

2000mm

-

2200mm

-

2400mm

馬鞍內有效長度

-

530mm

-

530mm

-

530mm

-

530mm

最大工件長度

3000/5000/6000/8000mm（10000mm暫不提供）

最大車削長度

最大工件長度-200mm

主軸中心至床身導軌面高

625mm

800mm

900mm

1000mm

刀架上最大工件回轉直徑

750mm

1100mm

1300mm

1500mm

床身寬度

970mm

主軸孔直徑

130mm

主軸孔允許棒料最大通過直徑

128mm

主軸頭

 A2-15

主軸孔前端錐度

公制140mm

主軸轉速級數

21（反轉12）

主軸轉速范圍

2.5～250rpm（反轉3.8～312rpm ）

主軸最大扭矩

12.5kNm

縱橫向進給量級數

56

縱向進給量范圍

0.1～12mm/rpm（0.0032"～0.40"）

橫向進給量范圍

（約為縱向的二分之一）0.05～6mm/rpm（0.002"～0.236"）

上刀架

（約為縱向的四分之一）0.025～3mm/rpm（0.001"～0.118"）

車削公制螺紋種數

44

公制螺紋范圍

1～120mm

車削模數螺紋種數

45

模數螺紋范圍

0.5～60mm

車削英制螺紋種數

31

英制螺紋范圍

28～1/4 扣 /吋

車削徑節螺紋種數

38

徑節螺紋范圍

1/2～56DP

主軸中心至刀具支撐面的距離

47mm

車刀刀桿的最大尺寸

45mm×45mm

上刀架的回轉角度

±90°

上刀架的最大行程

200mm（8〃）

中刀架的最大行程

-

300mm

橫滑板最大橫向行程

740mm

850mm

950mm

1050mm

刀架快移速度

縱向

3740mm/min

橫向

1870mm/min

中刀架

935mm/min

縱向絲杠直徑

70mm

縱向絲杠螺距

12mm

齒條模數

5mm

尾座

頂尖套筒直徑

180mm標準型（用于最大工件重量8噸）固定主軸型，縱向移動配電動機驅動裝置

240mm（用于最大工件重量10/12噸，特殊訂貨）回轉主軸型，縱向移動配電動機驅動裝置

300mm（用于最大工件重量10/12噸，特殊訂貨）回轉主軸型，縱向移動配電動機驅動裝置

頂尖套筒行程

300mm

頂尖套筒錐孔錐度

180mm標準型錐度公制80mm;240/300mm回轉主軸型錐度莫氏6號

尾座移動減速器

i≈1:121.333/1.1kW(標準型）
